计量级高*度蓝光三维扫描仪 OptimScan 13M
手持式三维扫描仪
OptimScan 13M计量级高*度蓝光三维扫描仪，延续采用窄带蓝光光源，抗干扰性强，配合功能强大的三维重建算法，实现了计量级别的测量精度，精度可达4微米。
搭载1300万像素高性能工业相机，可获取物体表面*精细几何特征。同时，设备采用模块化镜头设置，可以实现不同测量范围快速切换，以适应多种高*度3D测量需求。
产地
中国
品牌名
SHINING 3D
中文名
先临三维
类别
计量级高*度蓝光三维扫描仪
资料下载
性能与优点
- 窄带蓝光
采用窄带蓝光光源，具有强抗干扰性，有效避免环境影响，获得高品质数据。
- 精度达4μm
采用高性能硬件模块和功能强大的三维重建算法，精度可达0.004mm。
- 高分辨率
搭载1300万像素高性能工业相机，可完整获取工件的细微几何特征
- 高效扫描
配合自动转台，可实现半自动化扫描，满足大批量的工件全尺寸检测需求。
- 多范围快速切换

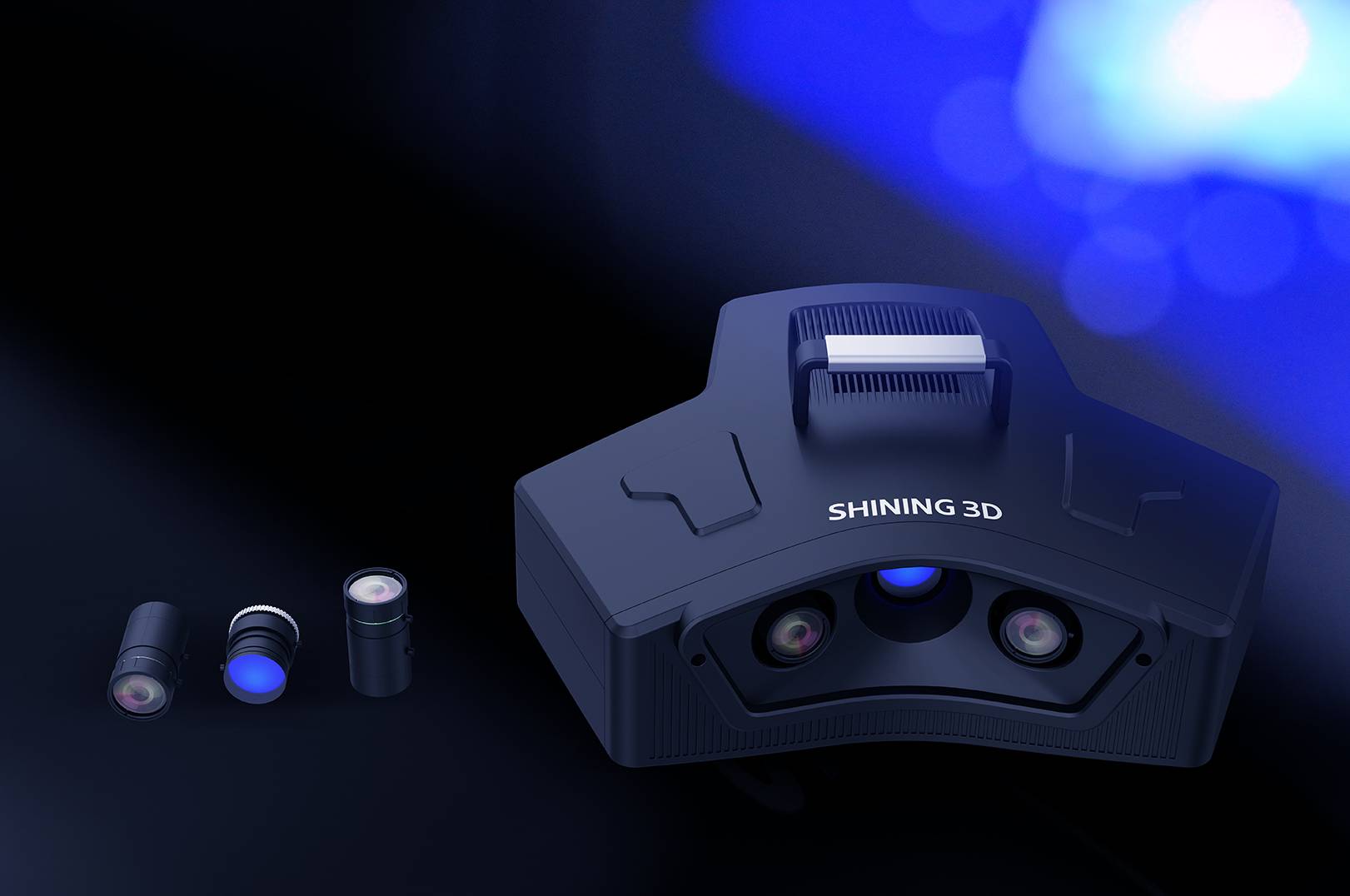

配置两组高分辨率精细测量工业镜头，可快速简易切换，满足不同测量范围需求。
规格参数
| 产品型号 | OptimScan 13M SD 标准型 | OptimScan 13M HD 高清型 | ||
| 单面测量范围 | 400 mm × 220 mm | 200 mm × 110 mm | 200 mm × 110 mm | 100 mm × 55 mm |
| 精度* | 0.012 mm | 0.008 mm | 0.008 mm | 0.004 mm |
| 平均点距 | 0.087 mm | 0.044 mm | 0.044 mm | 0.021 mm |
| 工作距离 | 500 mm | 310 mm | ||
| 传感器 | 2 × 1300万像素 | |||
| 光源类型 | 蓝光LED | |||
| 扫描速度 | ＜3 s | |||
| 扫描方式 | 非接触式拍照 | |||
| 数据输出格式 | 导出结果为ASC，STL等格式，数据输出接口广泛，测量结果可与NX，Solid Edge，CATlA，Solidworks，Creo， Inventor， Geomagic，Polyworks等主流三维软件进行数据交互 | |||
| 工作温度 | 0°C ~40°C | |||
| 工作湿度 | 10% RH ~ 90% RH | |||
| 测头重量 | 7.5 kg | |||
| 外形尺寸 | 485 mm × 350 mm × 210 mm | |||
| 电脑配置要求 |
操作系统：Win10及以上(专业版)，64位；CPU：Intel® Core™ i7-11700或以上；显卡：NVIDIA RTX 3060或以上； 内存：32 GB或以上；显存：6 GB或以上 |
|||
更多详情，请咨询021-80109380
